一、 概述：

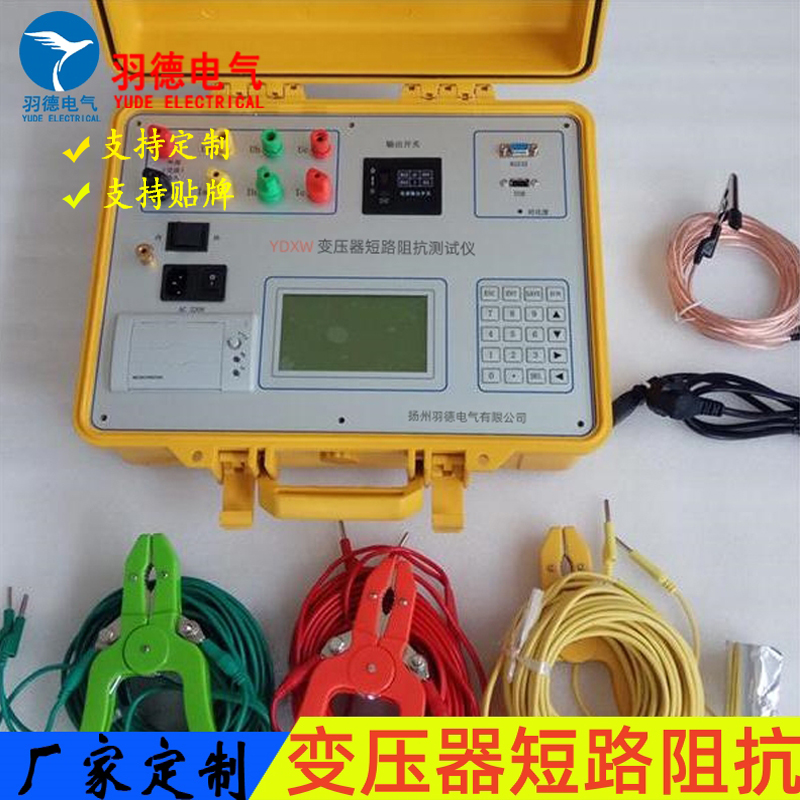

YDRBX變壓器短路阻抗測試儀，是本公司RBX變壓器繞組變形測試系列產品之一。短路阻抗是變壓器的重要參數，短路阻抗法是判斷繞組變形的傳統方法，
根據GB1094.5-2003和IEC60076-5:2000規定，短路電抗的變化量是判斷變壓器繞組有無變形的唯一判據。該儀器電路設計精巧，思路獨特，性能優越，體積小，重量輕，現場使用方便。該儀器內部采用先進的同步交流采樣及數字信號處理技術，測量數據準確可靠，是變壓器檢測分析的有效工具，也可用于電抗器、輸電線路等設備阻抗測量。
二、 主要功能與特點：
1. 可以進行三相、分相測量變壓器短路阻抗、短路電抗、短路電阻，三相阻抗電壓；單相、零序阻抗測試。
2. 自動頻率校正，可消除頻率波動造成的誤差。
3. 各測試項可儲存200次測量數據，掉電不丟失。
4. 2-20次諧波分析功能。
5. 7寸彩屏觸摸液晶，全部漢字菜單及操作提示，直觀方便。接線操作簡單方便，一次接線、一次啟動即可自動完成三相測量，直接顯示測量結果。
6. 儀器具備藍牙通訊模塊，可以連接電腦操作，具備上位機軟件管理數據功能。
7. 內置微型打印機，可打印測量結果和內存記錄。
8. 具有RS-232接口，可與計算機通信。
9. USB測試數據導出。
10. 時鐘掉電不丟。
三、 主要技術指標：
1． 基本測量精度： 電壓、電流、阻抗： 0.2%±3字
功率： 0.5%±3字 (cosφ>0.1), 1.0%±3字(0.01<cosφ≤0.1)
2． 電壓測量范圍： AC0～850V
3． 電流測量范圍： AC0～100A
4． 阻抗測量范圍： 1Ω～200Ω
5． 功率：0.1<cosΦ≤1
6． 頻率： 45～55Hz
7． 工作溫度： -１０℃～４０℃
8． 環境濕度： １０%～８５%
9． 體 積： 350×260×160mm
10． 重 量： 7kg (不包括測試線)
