一、概述

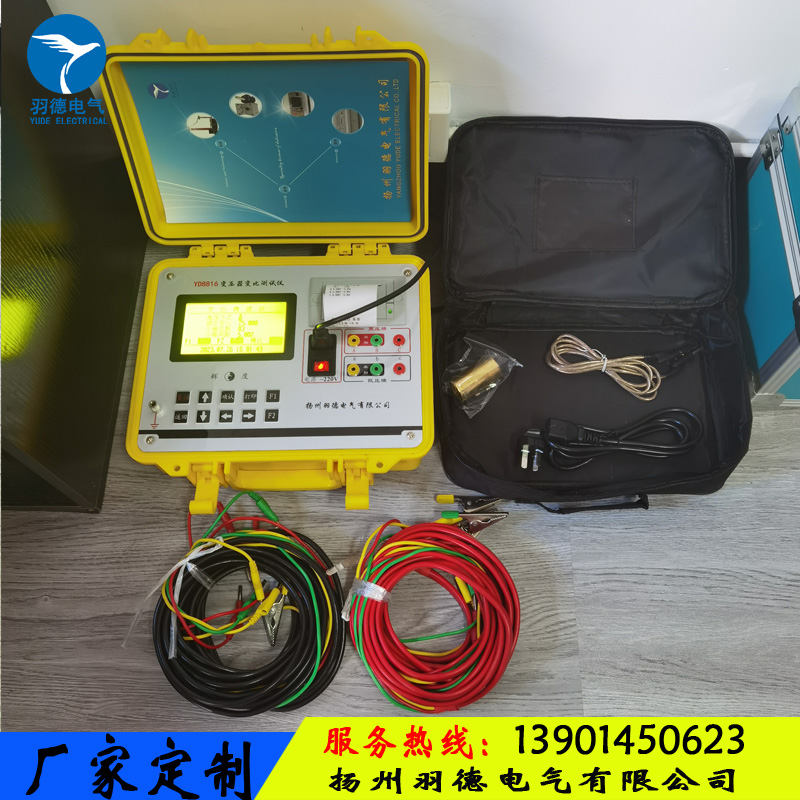

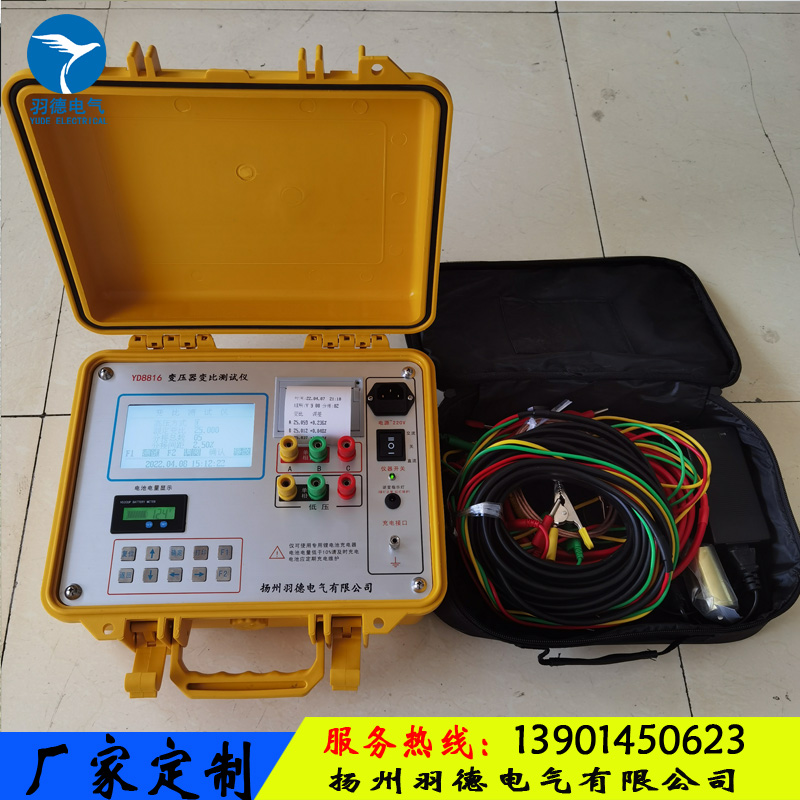

在電力變壓器的半成品、成品生產過程中，新安裝的變壓器投入運行之前以及根據國家電力部的預防性試驗規程中，要求變壓器進行匝數比或電壓比測試。傳統的變比電橋操作繁瑣，讀數不直觀，且要進行必要的換算，測試時只能單相進行，工作效率低。本款變比測試儀克服了傳統變比電橋測試的缺點。屏幕采用了大屏幕彩色液晶顯示屏，中文菜單提示，操作簡便直觀，一次完成三相變比測試，測試速度快、準確度高、保護功能完善。
二、性能特點
1、測試量程寬，可達0.9～10000。
2、測試速度快，11秒鐘完成三相測試。
3、可對CT、PT、CVT以及Z形聯接變壓器進行測試。
4、具有盲測變比、組別測試功能。
5、多種測量方式，更便于故障判斷。
6、不掉電時鐘和日期顯示，數據存儲480組，掉電數據不丟失。
7、大屏幕彩色液晶顯示器，數據清晰易讀。
8、儀器具有高、低壓反接保護功能，變壓器短路、匝間短路保護功能，電源誤接380V保護功能。
9、熱敏打印機打印功能，快速、無聲。
10、 體積小、重量輕。
三、技術指標
顯示位數 | 5位 | ||||
輸出電壓 | AC160V | AC10V | |||
量程 | 0.9-10000 | ≤200 | |||
準確度 | 0.9-3000 | ±0.2% |
|
| |
＞3000 | ±0.5% | ||||
最小分辨率 | 0.0001 | ||||
工作電源 | AC220V±10%，50/60HZ±1HZ | ||||
測試數據存儲 | 480組 | ||||
工作溫度 | －20℃～40℃ | ||||
相對濕度 | ≤80%，不結露 | ||||
體積 | 長325mm×寬275mm×高140mm | ||||
凈重 | 4.5Kg | ||||
總重 | 8.8 Kg | ||||
