一、功能特點
1.
多種功能合一： 路徑探測 + 電纜識別 + A 字架查障。（選配）
2.

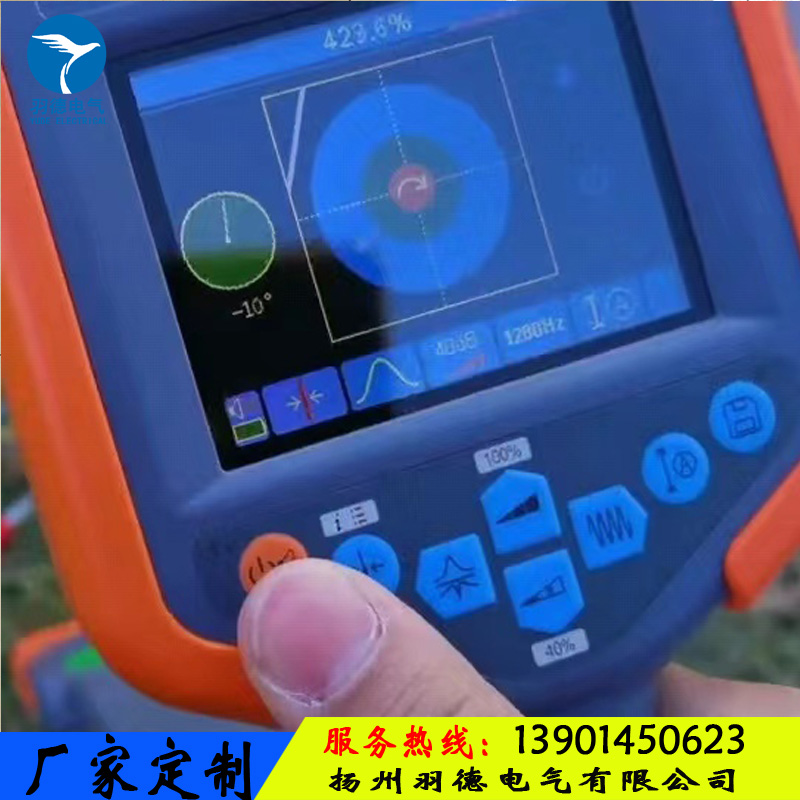

彩屏羅盤顯示：透視地下管線一覽無余。
3.
超高靈敏度，2Hz 超窄帶寬接收，高度抗干擾。
4.
跟蹤正誤提示：排除鄰近管線干擾。
5.
增強型測深：實時精準深度測量。
6.
測深輔助傳感器：信號畸變提醒。
7.
增強型無源探測：工頻+射被動頻測，可同時顯示多條管線。
8.
無源探測頻譜分析：排除干擾頻率。
9.
高性能發射卡鉗：向運行電纜耦合信號。
10. 柔性卡鉗電纜唯一性識別：方便且高度可靠，且能做電流測量。
11. 跨步電壓探測：對地絕緣破損查找。
12. 支持訂制頻率。
13. 大功率數字功放發射，全自動阻抗匹配，自動保護。
14. 發射機多種信號輸出方式：直連輸出、卡鉗耦合、輻射感應。
15. 發射/接收全數字化處理，穩定可靠。
16. 內置大容量鋰離子電池組，欠壓自動關機，長時間無操作自動關機。
17. IP65 高等級防護。
二、可選擴展功能模塊
1.
內置 L1/L5 高精度 GNSS 定位模塊：定位和距離測量。
2.
機內存儲和藍牙通訊模塊：可存儲 256 條測試數據，藍牙對外傳輸。
三、可選附件
1.
測深輔助傳感器：用于測深時的干擾提醒。
2.
發射卡鉗：用于向運行電纜耦合信號。
3.
柔性卡鉗：用于電纜的唯一性識別。
4.
聽診器：用于狹小場合的電纜識別。
5.
查障升壓器和 A 字架：用于定位部分電纜故障和管線絕緣破損點。
6.
外置 RTK GNSS 定位手持機（最高精度厘米級）。電纜路徑探測及識別儀（電力版）
四、技術指標
A. 發射機
1. 輸出方式：直連、卡鉗、輻射、查障升壓器
2. 輸出頻率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
3. 輸出功率：15W max，10 檔可調
4. 阻抗匹配：全自動
5. 過壓過流保護：全自動
6. 人機界面：320×240 點陣黑白 LCD
7. 電源：內置鋰離子電池組，標稱 7.4V，>6Ah
8. 充電器輸入：AC100-240V，50/60Hz
9. 充電器輸出：DC8.4V，2A
10.體積：280×220×90mm
11.質量：2.3kg
12.防護：IP65
13.使用條件：-25℃－60℃，<90%RH，<4500m
B. 接收機
1. 接收方式：內置線圈、柔性卡鉗、聽診器、A 字架
2. 探測模式：寬峰、窄峰、谷值、歷史曲線、頻譜
3. 主動頻率：640Hz、1280Hz、8kHz、33kHz、82kHz、197kHz
4. 被動頻段：50/60Hz 工頻、4-24kHz 射頻
5. 人機界面：320×240 點陣彩色 LCD，陽光可視
6. 電源：內置鋰離子電池組，標稱 7.4V，>3Ah
7. 充電器輸入：AC100-240V，50/60Hz
8. 充電器輸出：DC8.4V，2A
9. 體積：680×120×277mm
10.質量：2.0kg
11.防護：IP65
12.使用條件：-25℃－60℃，<90%RH，<4500m
