一、概述

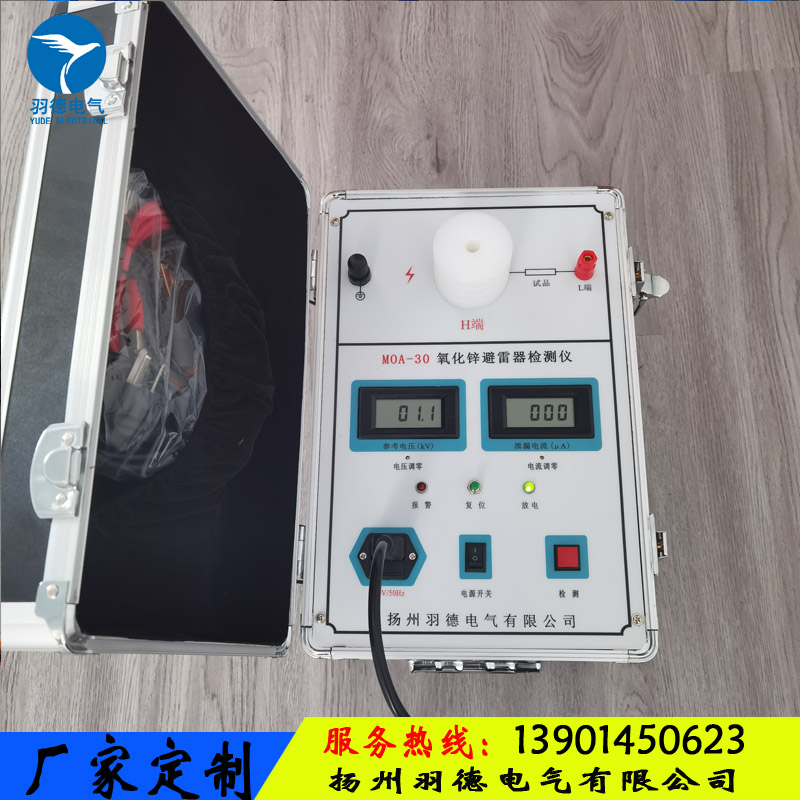

MOA—30kV氧化鋅避雷器測試儀是專門用于檢測10kV及以下電力系統用無間隙氧化鋅避雷器MOA閥電間接觸不良的內部缺陷，測量MOA的直流參考電壓（U1mA）和0.75 U1mA下的泄漏電流。該儀器將直流高壓電源、測量和控制系統組成一體，全部元件濃縮在一個機箱內，具有體積小，重量輕等特點，是電力系統以及氧化鋅避雷器生產廠現場試驗必不可少的設備。
二、產品技術參數
1、測量范圍：電壓0～30kV 電流：0～1000μA
2、測量精度：電壓1％
3、環境溫度：0～+40℃
4、相對濕度：25℃時≤85％
5、海拔高度：＜1000M
6、電源電壓：220V±10％
7、電源頻率：50±1HZ
三、使用方法
1、打開儀器箱蓋，將儀器外殼牢固接地。
2、將避雷器的一端插入儀器的高壓套管內（H端），另一端用線夾夾住?；蛘哂脤Ｓ玫慕^緣線從高壓端引出外接試品。注意：不能空載升壓。
3、合上電源開關，儀器內部自檢后，報警燈亮，放電燈亮，按一下檢測按鈕，兩塊表頭指示值為零±1個字。
4、按一下復位鍵，報警燈滅，儀器進入檢測狀態，可以進行測試。
5、按下檢測按鈕約1秒鐘后松開，儀器自動完成MOA的全部檢測項目。
6、注意事項
（1）如果按下檢測按鈕報警燈亮，表明MOA的內部有接觸不良的缺陷，或者是外部接線不牢，待放電燈亮后，檢查外部接線是否有問題，或者更換試品后再按一下復位鍵，進行下一次檢測。
（2）如果報警燈不亮，表明MOA的內部接觸良好，接線無問題，儀器將自動進入測量U1mA和Id的狀態，并將測試的結果顯示在表頭上，待放電燈亮后，檢測結束，拆除試驗接線或者更換試品進行下一次測試。
四、儀器調試及故障處理
1、儀器表頭的調零
儀器使用一段時間后，可能會需要調整一下。調整方法是：啟動儀器，報警燈亮，（這時不要接入試品），按住檢測按鈕不放，調節面板上的相應電位器，直到表頭指示分別為“零±1個字”。電壓和電流調零分別進行。
2、儀器誤差調整
儀器使用一段時間后，如果發現有誤差，則可進行調整，接好試品后，如果U1mA值確定，假設為27.0kV，按住檢測按鈕不放，看電壓表的指示值是否與試器的參考電壓U1mA（27.0kV）相等，如不相等，調整電壓表表頭左邊的其準電位器，調整完畢，松開檢測按鈕。（見后面圖，基準的電壓的調整）
3、簡易故障的處理
如果電流表表頭顯示異?；蛘哒{(diào)不到零時，說明電流回路的輸入保護級運放（CA3140E）IC1相當于保險管損壞，更換配置的元件。
