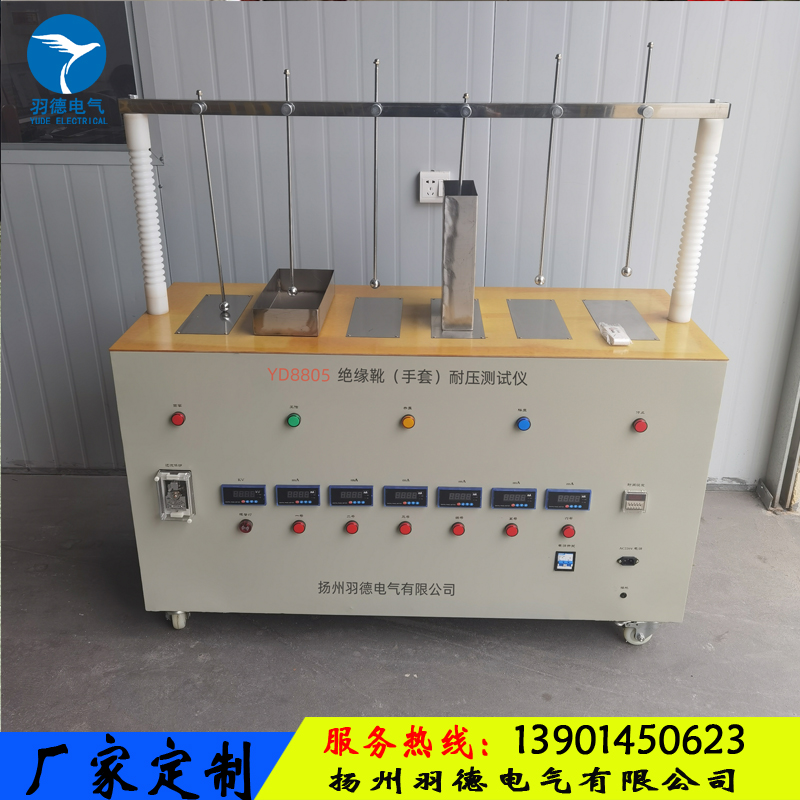

一、產品簡介
全自動絕緣靴(手套)耐壓試驗裝置是我公司根據國家電力公司發布的《電力安全工器具預防性試驗規程》要求,并遵從廣大用戶反饋意見,不斷改進而設計生產的設計生產的絕緣耐壓成套設備。該產品采用全自動升(降)壓,自動讀出被試品的泄漏電流,整個過程全自動完成,自動打印試驗數據,有效的解決了過去不規則的測試方式,從而簡化了測試手續,提高了測試速度。更可靠地鑒別試品泄漏電流,工頻耐壓等參數。保障了試驗工作者的安全,是理想的絕緣耐壓專用設備。
二、工作原理
接入0~220V電源,根據電磁感應原理,使變壓器產生0~30KV工頻高壓,使試品獲得規定的試驗電壓。根據被試品試驗規程,讀取、記錄測試參數。
三、結構設計
該產品分二部份組成:
1. 升壓變壓器,輸出0-30KV的高壓。

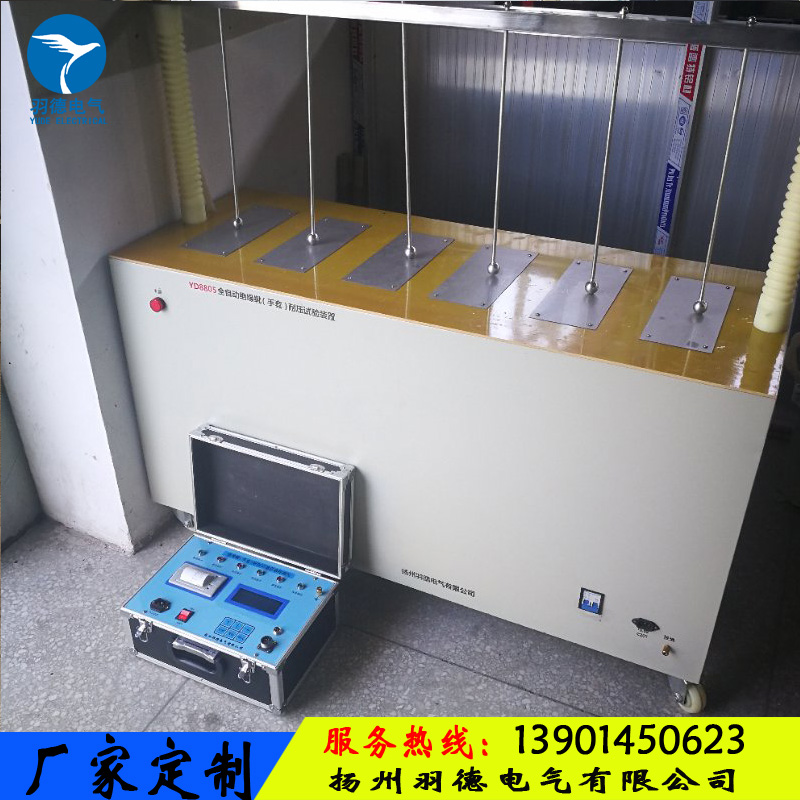

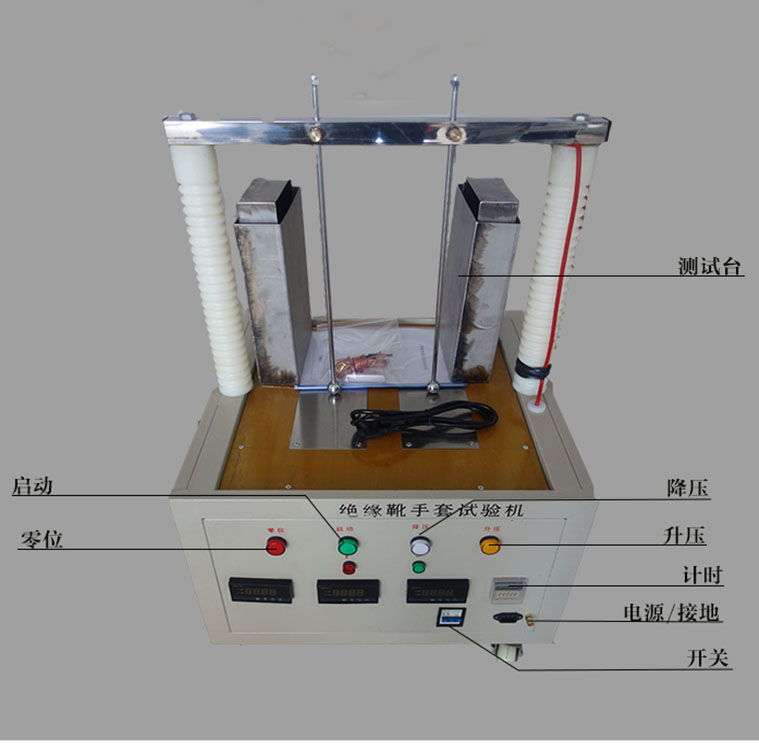

2. 操作箱見圖1,調整控制輸出電壓。數據打印。
四、主要技術參數
1、輸入電壓:~220V 50Hz
2、輸出電壓:0-30kV
3、容 量:3kVA
4、測量數據:可顯示打印被試品電壓值;泄漏電流值
5、過流保護;過壓保護;自定義時間、電壓、泄漏電流值
6、液晶顯示,全中文菜單操作,帶打印
7、測量準度:電壓±2%(±3個字)電流±2%(±3個字)
